KDDL電纜尋跡及故障定點測試儀

一、概  述

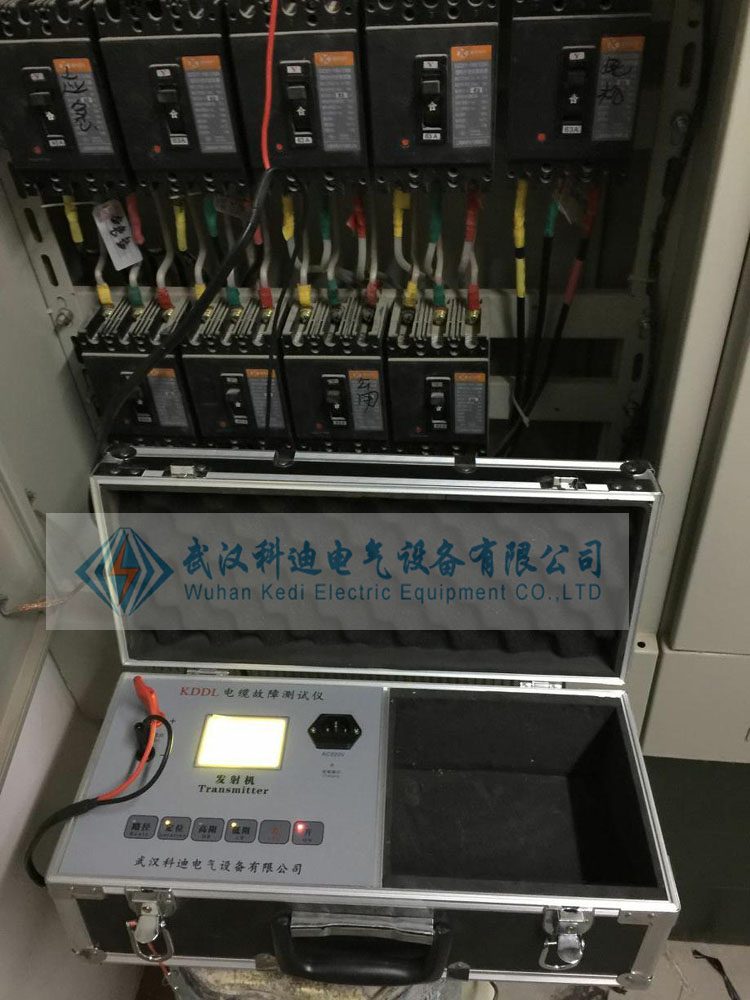

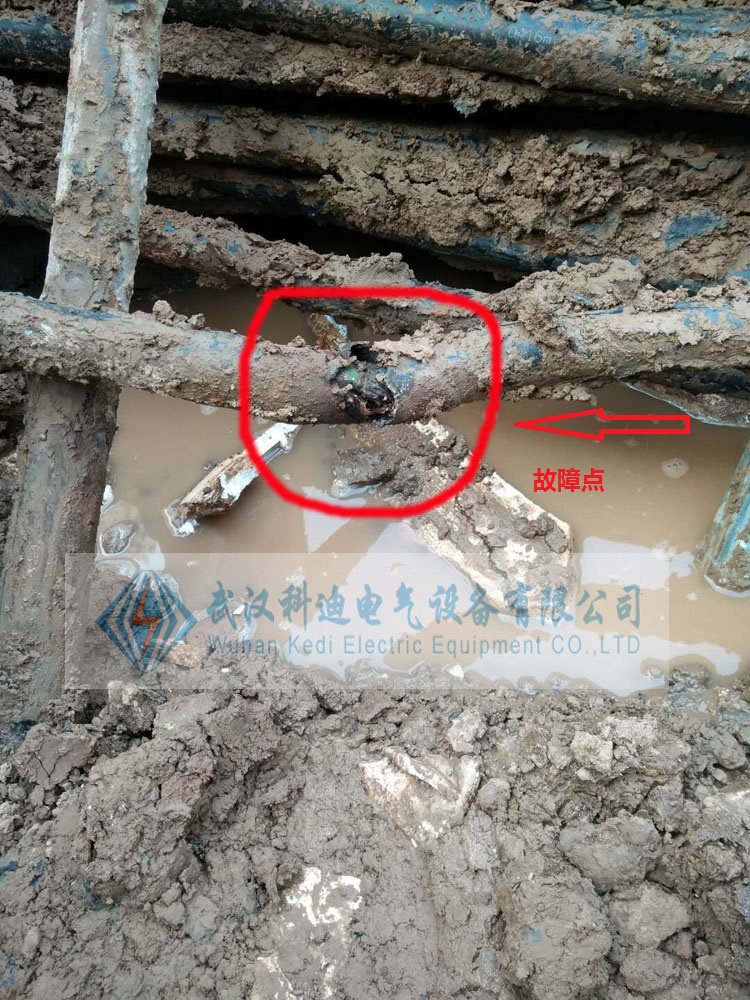

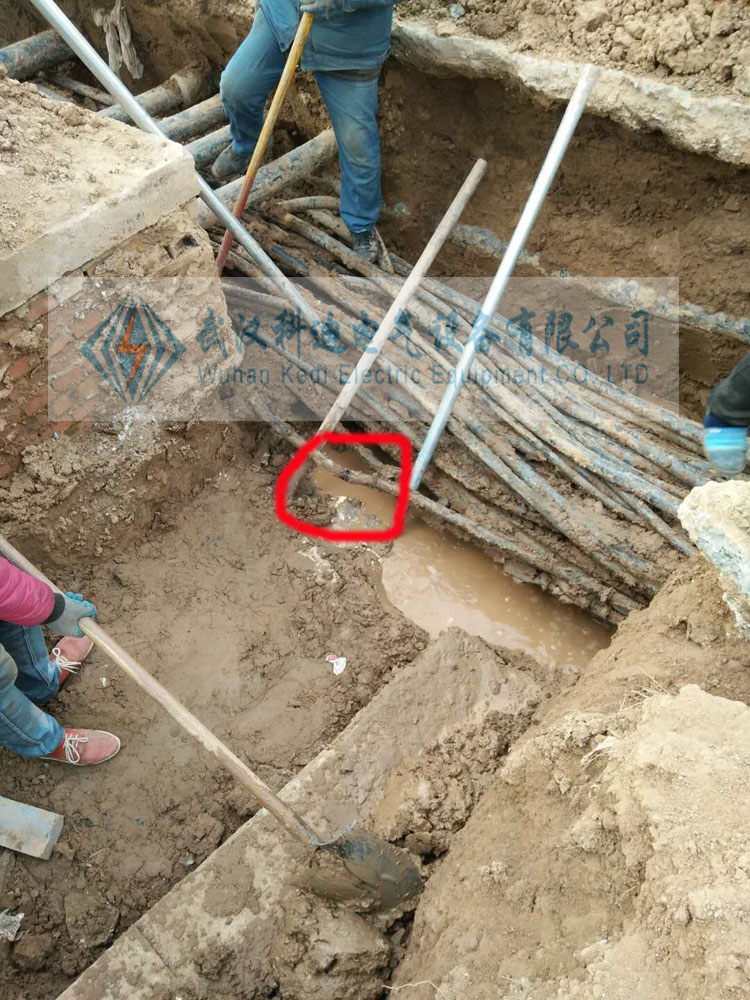

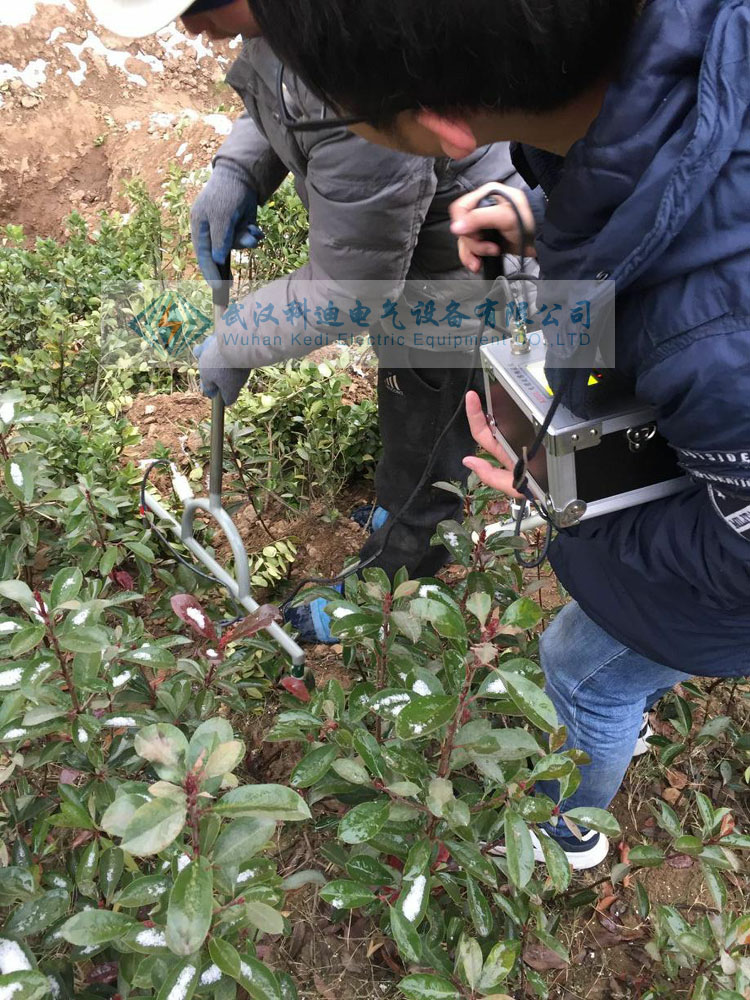

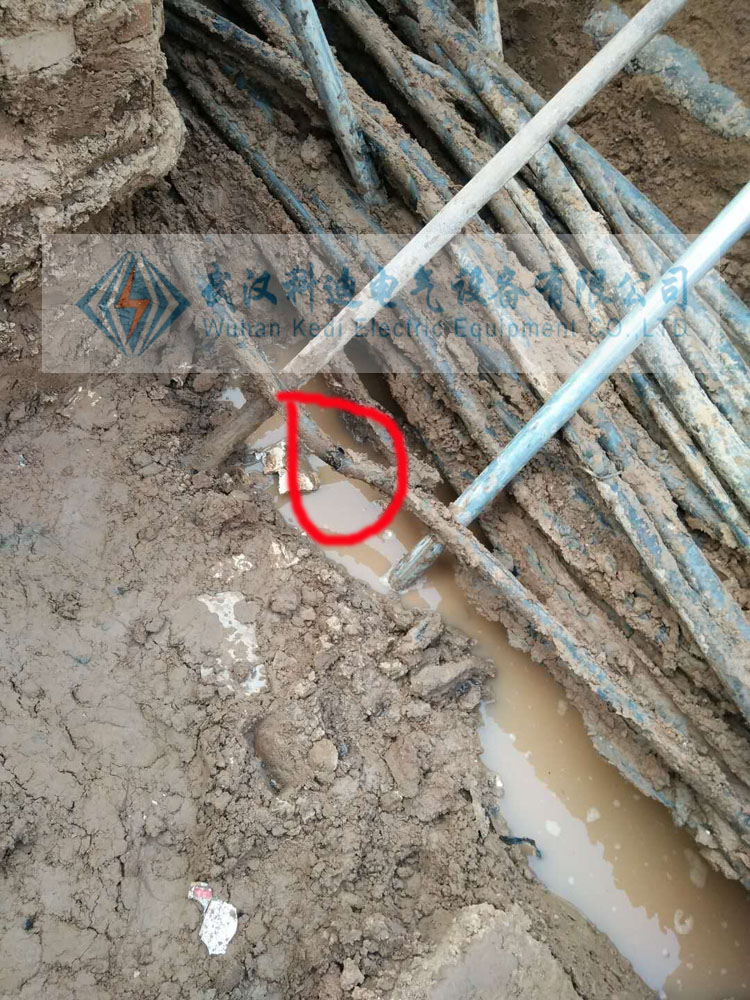

本儀器是由發射機、接收機、磁感應探測棒、定位探測架等組成。是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。具有現場測試準確，測試精度高及操作簡單等優點，現場測試故障點被找出，圖片如下：

二、主要特點

• 接收靈敏度高

• 靜態漂移低

• 定位精度高

• 抗干擾能力強

• 液晶屏顯示信號及狀態

• 內置鋰電池供電，并配有充電器

  三、主要技術參數

• 尋跡定位距離：市話電纜為3km，其它線纜可達20km

• 定位阻抗范圍：0－5MΩ

• 定位精度：<±10cm

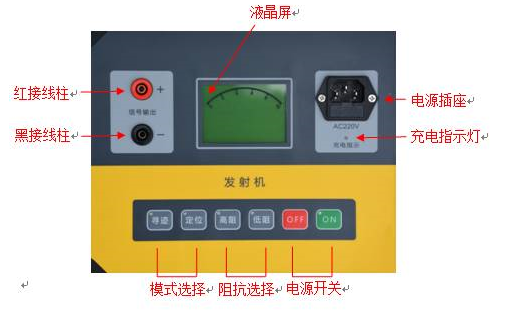

• 埋深探測：<3m       發射機圖片如下：

（1）發射器作用說明

A）電源開關

按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；

B）電源插座

外部220V交流電源輸入；

C）充電指示

　　當電源插座接通220V電源時，對儀器充電，充電指示燈紅燈亮表明正在充電，綠燈亮?xí)r表明已充滿；

D）信號輸出（紅黑接線柱）

用作線纜探測、故障測試信號輸出的接線柱；紅接線柱接被測線纜，黑接線柱接地；

接地用接線柱應與地良好接觸；

    E）模式選擇

　　電纜路徑尋跡或故障定位選擇開關；當置于“尋跡”時，用來查找線纜路由，主要用于未開通使用的線纜上任意距離的探測；當置于“定位”時，用來查找線纜對地絕緣不良點的定位測試；

　　儀器開機時默認狀態為定位狀態，定位指示燈亮，這時可進行定位操作；在定位狀態下若按“尋跡”鍵，則尋跡指示燈亮，儀器切換到尋跡狀態，這時只能進行路徑查找操作；同樣，在尋跡狀態下若按“定位”鍵，則定位指示燈亮，儀器切換到定位狀態；

F）阻抗選擇

共分為2檔，在使用中，根據被測線纜的長度選擇輸出，平常用低阻，若阻抗較高時

用高阻；儀器開機時默認狀態為低阻，低阻指示燈亮，在低阻狀態下若按“高阻”，則高阻指示燈亮；同樣，高阻在在狀態下若按“低阻”，則低阻指示燈亮；在“尋跡”狀態下，只有低阻起作用，高阻無效。

接收機圖片如下：
