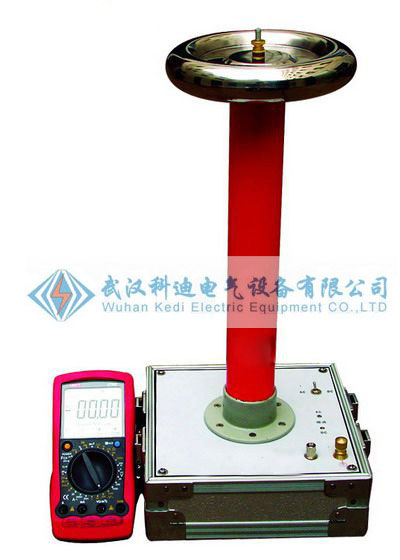

交直流高壓測量裝置
執行標準：
本系列交直流高壓測量裝置是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。
主要技術指標
1．準確度及高壓阻抗
|
電壓等級 |
AC/DC50kV |
AC/DC100kV |
AC/DC200kV |
AC/DC300kV |
|
|
分壓比 |
1000：1 |
1000：1 |
1000：1 |
1000：1 |
|
|
阻抗 |
200MΩ |
400MΩ |
800MΩ |
1200MΩ |
|
|
準確度 |
直流值 |
1．0級 |
1．0級 |
1．0級 |
1．0級 |
|
交流值 |
1．5級 |
1．5級 |
1．5級 |
1．5級 |
|
2．工作環境
溫度：0~40℃
濕度：≤85%RH
3．體積、重量
|
電壓等級 |
AC/DC50kV |
AC/DC100kV |
AC/DC200kV |
AC/DC300kV |
|
體積（mm3） |
220×220×600 |
220×220×800 |
220×220×1500 |
220×220×2100 |
|
重量 |
約10 |
約15 |
約25 |
約36 |
