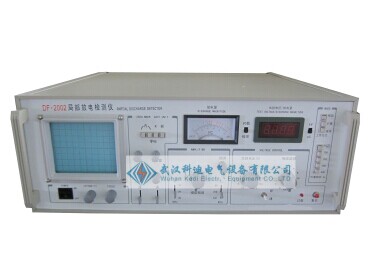

KDJF2002局部放電檢測儀
廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。
主要技術指標:
1．可測試品的電容量范圍6PF--250μF
2、放大器頻帶：
① 低端：10KHZ、20KHZ、40KHZ任選
② 高端：80KHZ、200KHZ、300KHZ任選
3、放大器增益調節：
粗調六檔，檔間增益20±1 db;細調范圍>20db。
4、時間窗：
① 窗寬：可調范圍15°～150°;
② 窗位置：每一窗可旋轉0°～170°；
③ 兩個時間窗可分別開或同時開。
5、放電量表：
6、放電量表：
① 指針式表頭：
對數刻度1-10-100誤差<±5%(以滿刻度計)
線性刻度0-1000 誤差<±5%(以滿刻度計)
② 數字表頭：以3½LED數字表顯示
0-100.0 誤差<±5%(以滿刻度計)
7、橢圓時基：
① 頻率50HZ、100HZ、150HZ、200HZ、400HZ。
② 橢圓旋轉：以30°為一檔，可作120°旋轉。
③ 顯示方式：橢圓——直線。
④ 高頻時基橢圓可按輸入電壓（13∽275V）調節至正常大小，其攝取功率<1伏安。
8、試驗電壓表：
① 量程：100KV（可擴展）
② 顯示：3½數字電壓表指示
③ 精度：優于±5%（以滿刻度計）
9、內、外零標功能
10、體積：500*500*210（寬*深*高）mm3
11、重量：約18kg。
