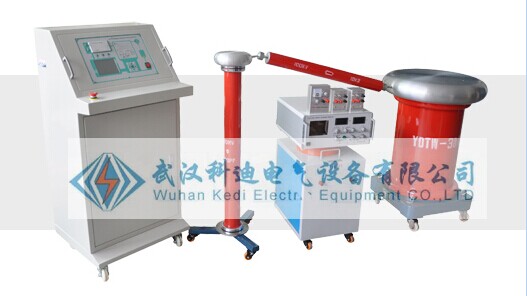

KDJF無局部放電試驗成套裝置
設備適用范圍
本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。
方案編寫說明
l 本套設備的試驗對象為主要為容性試品，同時也考慮了阻性和感性試品。
l 該設備方案是利用工頻試驗變壓器產生工頻高電壓。
使用條件
1. 海拔高度：≤1000m
2. 環境溫度：-5℃～+40℃
3. 最大日溫差：≤25℃
4. 空氣相對濕度：≤90％（20℃）
5. 耐地震能力：≤8級
6. 地面水平加速度3.0m/S2、地面垂直加速度1.5m/S2
7. 電源電壓的波形為實際正弦波，波形畸變率<3%
8. 設有一可靠接地點，接地電阻＜0.5Ω
9. 安裝地點：戶內
總體技術要求
l 額定輸出容量：300kVA
l 額定輸出電壓：350kV
l 額定輸出電流：0.85A
l 額定輸入電壓：0.38kV
l 短路阻抗：<6%
l 成套裝置局放水平：在100%額定電壓下≤5pc，在80%額定電壓下≤2pc
l 運行時間：100%額定電壓下、100%額定電流下可連續運行60分鐘；2/3額定電壓額定電流下可連續運行
l 成套裝置波形畸變率：調壓器輸入電壓波形畸變率<3%時，成套設備輸出電壓波形畸變率≤3%
設備組成
|
序號 |
設備名稱 |
數量 |
備注 |
備注 |
|
1 |
KDYD程控工頻耐壓試驗系統 |
1臺 |
|
|
|
2 |
KDJF-300/350工頻無局放試驗變壓器 |
1臺 |
|
|
|
3 |
TAWF-300/350工頻電容分壓器 |
1臺 |
|
|
|
4 |
GR350-1A/5k保護電阻 |
1臺 |
|
|
|
5 |
TEDGC－350／0.38/0～0.42柱式調壓器 |
1臺 |
|
|
|
6 |
LBQ-350電源噪聲濾波器 |
1臺 |
|
|
|
7 |
KDJF2002局部放電檢測儀(模擬式) |
1套 |
|
|
|
8 |
二次回路測量線、控制線 |
2套 |
|
|
