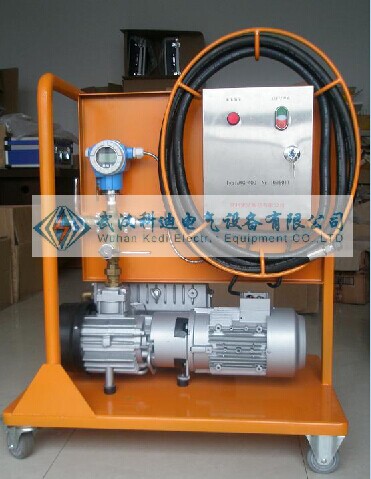

KDQC-60 SF6抽真空充氣裝置
產品介紹
KDQC-60抽真空裝置主要用于瓷柱式SF6斷路器、互感器及其它SF6電器的安裝、運行、維護時抽真空、真空度測定等。KDQC-60是一種緊湊的SF6氣體充氣抽氣裝置，整個充氣和抽真空裝置裝在一個非常堅固的金屬車架上，即使在碎石路面也能行走自如。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置真空泵、指針式真空表、調節閥、輸氣管以及維護SF6斷路器的必須的閥門和儀表控制部件組成，具有如下主要功能：
1、對SF6電器進行抽真空及真空測量；
2、對SF6電器充氣。
sf6抽真空充氣裝置、sf6抽真空裝置、sf6氣體抽真空裝置。
產品特性
l 抽真空充氣速效高、能耗少
l 電源設有相序自動換相系統
l 高精度熱偶真空計，簡潔實用
l 設計先進，功能齊全，結構合理，操作簡潔明了
l 裝置控制系統采用最新技術的SF6專用閥門
l 設備采用移動式結構，方便現場使用，便于移動，不傷害地面
l 整機體積小、總量輕、噪聲低
產品參數
1. 裝置極限真空度小于10Pa
2. 裝置年泄漏率小于1%
3. 充氣系統壓力小于0.8Mpa
4. 系列型號：
| 4型 | 真空泵速率 | 4升/秒（14.4m3/h） |
| 8型 | 真空泵速率 | 8升/秒（28.8m3/h） |
| 15型 | 真空泵速率 | 15升/秒（54m3/h） |
| 30型 | 真空泵速率 | 30升/秒（108m3/h） |
| 70型 | 真空泵速率 | 70升/秒（252m3/h）可選用羅茨泵機組 |
| 150型 | 真空泵速率 | 150升/秒（540m3/h）可選用羅茨泵機組 |
l 真空泵：R5--0040 旋片式真空泵
主要配置
l 真空表：高精度熱偶真空計
l 閥門：不銹鋼精密球閥
l 連接管：高壓管2根
